13 طرح درب اتوماتیک شیشه ای بیمارستانی سنسور حرکت
13 طرح درب اتوماتیک شیشه ای بیمارستانی سنسور حرکت با شیشه سکوریت, قاب های روشن و بازشوی بدون تماس می توانند ورودی بخش های درمانی را آرام, پاکیزه و هماهنگ با معماری بیمارستان نشان دهند. حرکت نرم لنگه ها در پاسخ به حضور افراد, مسیر عبور بیمار, همراه, پرسنل و تجهیزات را واضح می کند و از شلوغ شدن بصری دهانه جلوگیری خواهد کرد. درب اتوماتیک شیشه ای بیمارستانی در طرح های کشویی دولنگه, تک لنگه, تلسکوپی, فریم لس, شیشه مات, شیشه دودی ملایم, هرمتیک, سرب کوب, لولایی بدون تماس, رنگ بندی شده, دارای دیدبان, ورودی دو مرحله ای و مدل ترکیبی حمل تخت قابل طراحی است. نوع شیشه, رنگ فریم, فرم کاور اپراتور, محل سنسور حرکت, نوارهای هشدار و خطوط اتصال هر طرح را از نظر دیداری متفاوت می کنند. انتخاب قاب تیره برای راهروی کم نور یا نصب تجهیزات برجسته روی شیشه می تواند ورودی را سنگین و ناآرام نشان دهد؛ در مقابل, کابل کشی پنهان و نصب یکپارجه, سطح درب را ساده و قابل اعتماد نگه می دارد. معیار انتخاب باید علاوه بر عرض عبور, فشار هوا, بهداشت, ایمنی و حجم تردد, با رنگ بندی بخش و تجربه دیداری کاربران هماهنگ باشد. قیمت به ابعاد, شیشه, اپراتور, سنسورها, آب بندی و جزئیات اجرا وابسته است. سازه مدرن با بررسی نمای راهرو و شرایط هر بخش, انتخاب طرحی هماهنگ با ظاهر و عملکرد درمانی را دقیق تر می کند.
| جزئیات ظاهری یا سبک طراحی | اثر آن روی نما و هماهنگی فضای درمانی | نکته انتخاب |
|---|---|---|
| شیشه شفاف با قاب روشن | شیشه سکوریت شفاف, امتداد راهرو و ایستگاه پرستاری را قابل مشاهده نگه می دارد و ورودی بخش را روشن تر و کم حجم تر نشان می دهد. | برای خوانایی سطح شیشه از نوار ایمنی ظریف و هماهنگ با رنگ بخش استفاده کنید. |
| شیشه مات با نوار دید | شیشه مات حریم بیمار را حفظ می کند و نوار شفاف میانی, امکان مشاهده مسیر عبور و تجهیزات نزدیک درب را فراهم می سازد. | ارتفاع نوار دید را با تخت, ویلچر و میدان دید پرسنل هماهنگ کنید. |
| فریم نقره ای یا سفید | پروفیل روشن در کنار دیوارهای درمانی و کف خنثی, ساختار درب را آرام تر نشان می دهد و از ایجاد کنتراست سنگین جلوگیری می کند. | پوشش مقاوم و قابل نظافت را با رنگ کاور و تجهیزات جانبی یکسان انتخاب کنید. |
| بازشوی کشویی متقارن | دو لنگه مرکزی, محور راهرو را مشخص می کنند و برای عبور تخت و ترولی, نمایی منظم و متعادل در دهانه ایجاد می نمایند. | مرکز بازشو را با خط کف سازی و مسیر مستقیم انتقال بیمار هم راستا کنید. |
| مدل هرمتیک هم سطح | بسته شدن فشرده و قاب هم سطح, ورودی اتاق کنترل شده را یکپارچه نشان می دهد و درزهای دیداری را به حداقل می رساند. | نوع آب بندی و ضخامت لنگه را با نیاز بخش و مقیاس دیوار تطبیق دهید. |
| سنسور حرکت کم حجم | سنسور حضور و حسگر ایمنی در صورت جانمایی دقیق, عملکرد بدون تماس را فراهم می کنند بی آنکه بر سطح شیشه یا پیشانی غلبه کنند. | رنگ و زاویه سنسور را با کاور اپراتور و عرض محدوده عبور هماهنگ سازید. |
| رنگ بندی بخش ها | نوار یا فریم رنگی می تواند ورودی بخش های مختلف را قابل تشخیص کند و در عین حال نظم بصری راهرو را حفظ نماید. | از رنگ های محدود و هماهنگ با تابلوهای راهنما و دیوارپوش استفاده کنید. |
| جزئیات نصب پنهان | کابل کشی توکار, زیرسازی تراز و پوشاندن اتصالات باعث می شوند شیشه, فریم و دیوار مانند یک مجموعه کامل دیده شوند. | مسیر برق و دسترسی سرویس را پیش از تکمیل سقف و دیوار مشخص کنید. |
| قیمت و کیفیت نمای نهایی | قیمت به مدل, ابعاد, شیشه, اپراتور, سنسور, آب بندی, پوشش فریم و کیفیت نصب وابسته است و باید همراه با نتیجه ظاهری سنجیده شود. | پیشنهاد سفارش را با نقشه نما, رنگ قطعات و شیوه تحویل نهایی مقایسه کنید. |
هماهنگی مدل های کشویی با نمای راهروهای بیمارستانی
مدل های کشویی برای ورودی اصلی بخش ها, راهروهای انتقال بیمار و فضاهایی مناسب اند که مسیر عبور باید بدون اشغال سطح جلو یا پشت درب باز شود. تفاوت میان طرح دولنگه, تک لنگه و تلسکوپی در تعداد خطوط شیشه, محل جمع شدن لنگه ها و میزان تقارن دهانه دیده می شود. مدل دولنگه برای محورهای مرکزی و عبور تخت, نمایی متوازن ایجاد می کند؛ مدل تک لنگه با دیوار یا پنل ثابت کنار ورودی هماهنگ می شود و مدل تلسکوپی در عرض محدود, بازشوی مفید بیشتری به وجود می آورد. شیشه شفاف, قاب روشن و کاور باریک می توانند فضای درمانی را بازتر نشان دهند. در مقابل, تعدد پروفیل یا اختلاف رنگ میان لنگه ها, نظم راهرو را کاهش می دهد. انتخاب نهایی باید بر اساس پلان عبور و ترکیب ظاهری کل دیوار انجام شود.

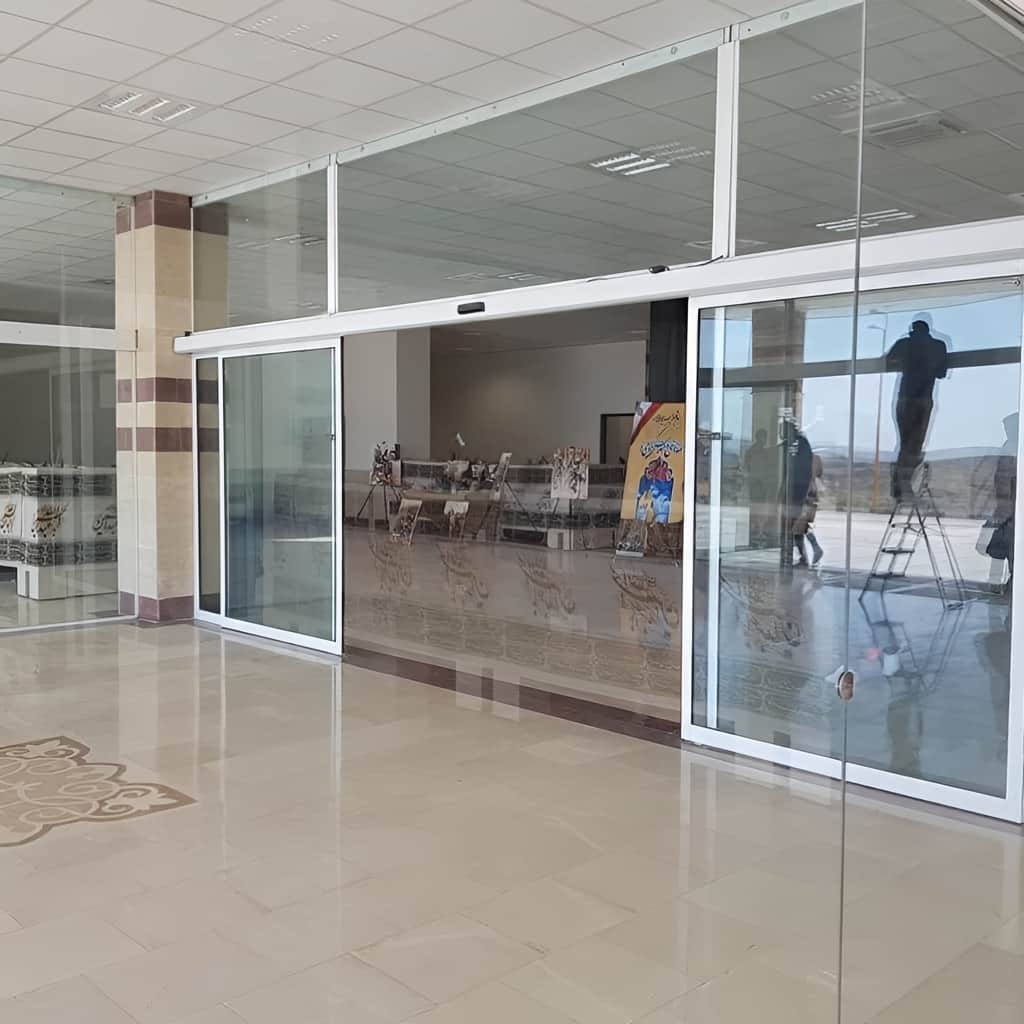

طرح اول کشویی دولنگه با نمای متقارن

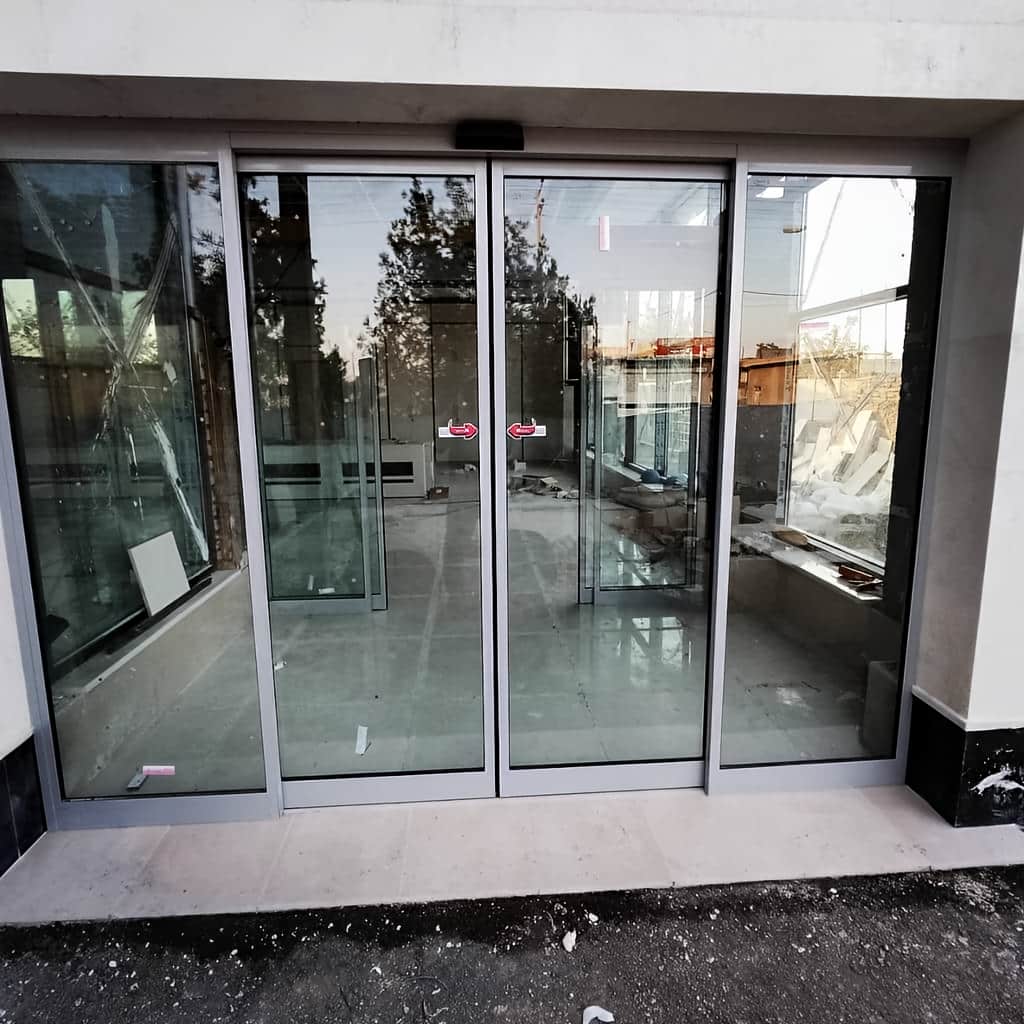

درب کشویی دولنگه با بازشدن از مرکز, مسیر عبور تخت و ترولی را به صورت مستقیم و خوانا در امتداد راهرو قرار می دهد. دو لنگه شیشه ای هم اندازه در حالت بسته, سطحی متقارن می سازند و با خطوط کف, سقف و تابلوهای مرکزی هماهنگ می شوند. شیشه سکوریت شفاف برای ورودی بخش عمومی یا ایستگاه پرستاری, ارتباط دیداری مناسبی ایجاد می کند و فریم نقره ای یا سفید نیز از سنگین شدن دهانه جلوگیری خواهد کرد. حرکت هم زمان لنگه ها, در صورت تنظیم دقیق, احساس نظم و آرامش بیشتری به مراجعه کننده منتقل می کند.
عرض هر لنگه باید به گونه ای انتخاب شود که بازشوی مفید با ابعاد تخت, تجهیزات و رفت وآمد هم زمان هماهنگ باشد. پنل های ثابت دو طرف نیز باید نسبت یکسانی داشته باشند تا محور مرکزی جابه جا دیده نشود. سنسور حرکت بهتر است در مرکز کاور و هم راستا با مسیر عبور نصب شود. چراغ ها, کلید حالت کار و علائم ایمنی نباید سطح شیشه را شلوغ کنند. در زمان نصب, تراز ریل و فاصله یکنواخت میان لنگه ها اهمیت زیادی دارد؛ زیرا هر اختلاف در درز مرکزی, تقارن نمای ورودی را کاهش می دهد.
طرح دوم تک لنگه کنار دیوار یا پنل ثابت

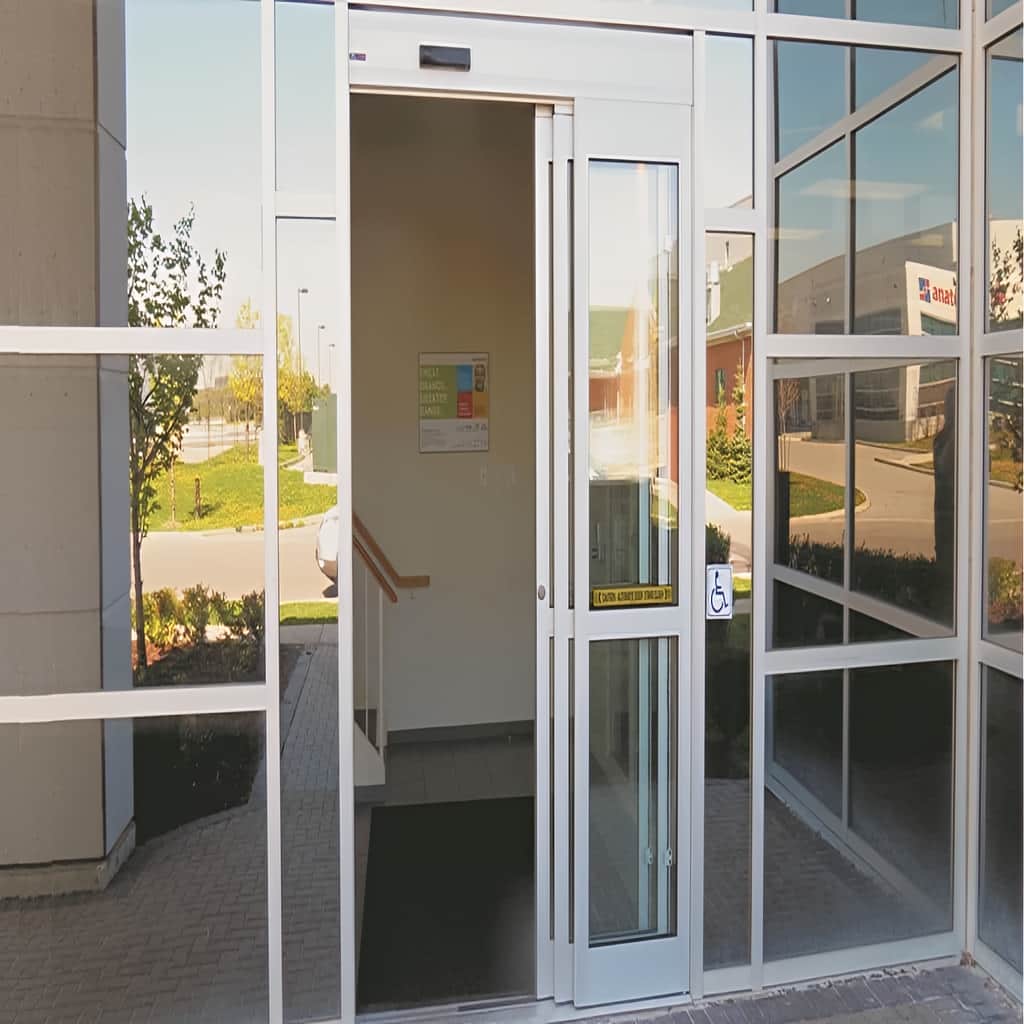

مدل تک لنگه برای ورودی هایی مناسب است که یک سمت آن ها به دیوار, اتاق خدمات یا پنل ثابت شیشه ای متصل می شود. لنگه متحرک به یک طرف جمع می شود و مسیر عبور در بخش دیگر باز خواهد شد. این فرم در راهروهای نامتقارن یا دهانه هایی که مرکز آن ها با مسیر اصلی منطبق نیست, ظاهر طبیعی تری ایجاد می کند. استفاده از شیشه شفاف و فریم باریک, تفاوت میان پنل ثابت و متحرک را کاهش می دهد. اگر دیوار مجاور دارای رنگ یا نوار راهنما باشد, کاور درب می تواند در امتداد همان خط طراحی شود.
جهت جمع شدن لنگه باید طوری انتخاب شود که دید ایستگاه پرستاری, پنجره کنترل یا تابلوهای بخش محدود نشود. در حالت باز, شیشه های روی هم قرارگرفته بازتاب بیشتری ایجاد می کنند و بهتر است در سمت کم اهمیت دیوار جمع شوند. سنسور باید ورود از هر دو جهت را تشخیص دهد و محل توقف افراد را در نظر بگیرد. هماهنگی رنگ پروفیل ثابت و متحرک ضروری است, زیرا اختلاف تناژ در نور سفید بیمارستان سریع دیده می شود. مسیر کابل نیز باید درون سقف یا پروفیل عبور کند تا کنار شیشه داکت آشکاری باقی نماند.
طرح سوم تلسکوپی برای راهروی کم عرض
درب تلسکوپی از چند لنگه باریک تشکیل می شود که هنگام بازشدن روی یکدیگر حرکت می کنند و در دهانه محدود, عرض عبور بیشتری فراهم می سازند. این مدل برای ورودی بخش هایی مناسب است که دیوار جانبی کوتاهی دارند اما عبور تخت و تجهیزات ضروری است. خطوط عمودی بیشتر, ویژگی اصلی ظاهر تلسکوپی هستند و باید با تقسیمات دیوار, شیشه های ثابت و تابلوهای راهنما هماهنگ شوند. استفاده از پروفیل روشن و شیشه شفاف کمک می کند تعدد لنگه ها سنگین دیده نشود و دهانه همچنان باز و آرام باقی بماند.
در مدل یک طرفه, محل جمع شدن لنگه ها باید کنار دیواری باشد که پنجره یا علامت مهمی ندارد. در مدل دوطرفه, تعداد و عرض لنگه ها در دو سمت باید متقارن طراحی شوند. حرکت لایه ای شیشه ها نیازمند تنظیم دقیق اپراتور و یراق آلات است؛ لرزش یا اختلاف سرعت در راهروی درمانی سریع جلب توجه می کند. سنسور حرکت باید میدان وسیعی داشته باشد و حضور تخت یا همراه را پیش از رسیدن به دهانه تشخیص دهد. کاور بالایی نیز بهتر است کم ارتفاع و هم رنگ با دیوار یا فریم انتخاب شود.
- محور درب دولنگه را با مسیر مستقیم انتقال تخت هماهنگ کنید.
- جهت جمع شدن تک لنگه را دور از پنجره کنترل و تابلوهای مهم قرار دهید.
- برای دهانه محدود, تعداد خطوط مدل تلسکوپی را در نمای کامل بررسی کنید.
- رنگ فریم و کاور را با دیوارپوش و سقف راهرو هماهنگ نگه دارید.
- حرکت نرم و تراز لنگه ها را بخشی از کیفیت دیداری ورودی بدانید.
انتخاب شیشه و رنگ برای نمای آرام بخش های درمانی
شیشه و رنگ فریم, حالت دیداری درب بیمارستانی را از یک ورودی شفاف و عمومی به مرزی آرام و دارای حریم تغییر می دهند. طرح فریم لس بیشترین پیوستگی را با پارتیشن های شیشه ای ایجاد می کند, شیشه مات برای اتاق های معاینه و بخش های خصوصی مناسب است و شیشه دودی ملایم می تواند بازتاب نور را کاهش دهد. در محیط درمانی, رنگ ها باید روشن, قابل نظافت و هماهنگ با سامانه راه یابی باشند. استفاده محدود از آبی, سبز یا رنگ سازمانی روی فریم و نوار شیشه, تشخیص بخش را آسان می کند؛ اما سطح رنگی گسترده ممکن است راهرو را شلوغ نشان دهد. سنسور حرکت, نوار ایمنی و کاور اپراتور نیز باید در همین ترکیب بصری قرار گیرند. ظاهر موفق, تعادلی میان شفافیت, حریم و خوانایی مسیر ایجاد می کند.
طرح چهارم فریم لس با سطح شیشه روشن
طرح فریم لس برای ورودی لابی درمانی, فضای انتظار و بخش هایی مناسب است که پیوستگی دیداری و عبور نور اهمیت دارد. حذف قاب پیرامونی ضخیم باعث می شود شیشه به عنوان سطح اصلی دیده شود و مرز میان راهرو و فضای داخلی کاهش یابد. یراق آلات, بست ها و پروفیل پایین باید کم حجم و از رنگی خنثی انتخاب شوند. نوار ایمنی می تواند با طرح ساده و رنگ هماهنگ با تابلوهای بیمارستان اجرا شود. کاور اپراتور نیز بهتر است در سقف یا پیشانی دیوار ادغام شود تا خط بالای درب خلوت باقی بماند.
در مدل فریم لس, کیفیت لبه شیشه, تراز پنل ها و پوشاندن کابل ها اهمیت بیشتری دارد. هر اتصال یا سیم آشکار روی سطح شفاف سریع دیده می شود و سادگی طراحی را کاهش می دهد. شیشه سکوریت یا لمینت باید متناسب با ابعاد و شرایط ایمنی انتخاب شود. محل سنسور حرکت بهتر است در بخش بالایی و با پایه ای هم رنگ با سقف قرار گیرد. برای جلوگیری از برخورد, نوار هشدار باید خوانا باشد, اما طرح های شلوغ و نوشته های متعدد مناسب نیستند. نظافت منظم بست ها و لبه ها نیز ظاهر روشن درب را حفظ خواهد کرد.
طرح پنجم شیشه مات با نوار دید شفاف
شیشه مات برای بخش هایی مانند معاینه, بستری, مراقبت و فضاهایی مناسب است که حریم بیمار اهمیت دارد. نوار شفاف افقی می تواند در ارتفاعی قرار گیرد که پرسنل حرکت افراد یا تجهیزات پشت درب را مشاهده کنند, بدون آنکه فضای داخلی کاملاً نمایان باشد. این ترکیب, سطح شیشه را آرام و یکدست نشان می دهد و در عین حال ایمنی عبور را افزایش می دهد. فریم سفید, نقره ای یا رنگ روشن با شیشه مات هماهنگی مناسبی دارد و از ایجاد کنتراست شدید در راهرو جلوگیری می کند.
ارتفاع نوار دید باید با نوع استفاده از فضا تعیین شود. در مسیر عبور تخت و ویلچر, میدان دید پایین تر اهمیت دارد, در حالی که برای رفت وآمد عادی می توان نوار را در ارتفاع دید ایستاده قرار داد. لوگو یا نام بخش بهتر است محدود و در امتداد نوار اجرا شود. مات کاری باید در برابر نظافت مکرر و مواد پاک کننده دوام داشته باشد. اگر از فیلم استفاده می شود, لبه ها نباید نزدیک قسمت های متحرک قرار گیرند. هماهنگی الگوی مات روی لنگه های متحرک و پنل های ثابت نیز برای ایجاد نمای یکپارچه ضروری است.
طرح ششم شیشه دودی ملایم با قاب خنثی
شیشه دودی ملایم می تواند شدت بازتاب نور را کاهش دهد و برای بخش هایی مناسب باشد که نور سفید یا پنجره های روبه رو روی شیشه انعکاس زیادی ایجاد می کنند. تیرگی محدود, عمق بیشتری به ورودی می دهد و در کنار فریم نقره ای یا خاکستری روشن, ظاهری رسمی و کنترل شده می سازد. این طرح نباید به اندازه ای تیره باشد که مسیر عبور, علائم ایمنی یا حضور افراد پشت درب نامشخص شود. استفاده از رنگ دودی در بخش های عمومی باید با روشنایی راهرو و نیاز به نظارت دیداری هماهنگ گردد.
نمونه کوچک شیشه برای تصمیم نهایی کافی نیست, زیرا سطح بزرگ درب و هم پوشانی لنگه ها تیرگی را بیشتر نشان می دهد. رنگ باید در نور روز, روشنایی شب و حالت باز درب بررسی شود. نوار هشدار روی شیشه دودی باید کنتراست مناسبی داشته باشد و سنسور یا تجهیزات روشن نباید به صورت قطعات پراکنده دیده شوند. نظافت منظم نیز اهمیت دارد, چون لکه و اثر تماس روی سطح تیره آشکارتر است. اگر بخش درمانی به دید کامل نیاز دارد, شیشه شفاف یا مات نواری انتخاب مناسب تری خواهد بود.
- طرح فریم لس را برای فضاهای عمومی روشن و پارتیشن های شیشه ای بررسی کنید.
- ارتفاع نوار دید شیشه مات را با تخت و میدان دید پرسنل هماهنگ سازید.
- تیرگی شیشه را با روشنایی و نیاز نظارتی بخش تطبیق دهید.
- از رنگ های محدود برای تشخیص بخش و حفظ آرامش راهرو استفاده کنید.
- دوام پوشش و سهولت نظافت را در کنار جلوه ظاهری بسنجید.
جزئیات طراحی ویژه اتاق های کنترل شده و تصویربرداری
برخی فضاهای بیمارستانی به دربی نیاز دارند که ظاهر آن با عملکرد تخصصی مانند آب بندی, حفاظت پرتویی یا بازشوی بدون تماس هماهنگ باشد. مدل هرمتیک با لنگه ضخیم و قاب هم سطح برای اتاق عمل و فضاهای کنترل شده مناسب است, مدل سرب کوب در بخش تصویربرداری به حفاظت ویژه نیاز دارد و مدل لولایی سنسوردار می تواند روی ورودی های موجود اجرا شود. در این طرح ها, جزئیات فنی نباید به نمایی سنگین و صنعتی منجر شوند. پوشش روشن, پنجره دید متناسب, دستگیره های اضطراری کم حجم و کاورهای یکپارچه کمک می کنند درب با دیوارهای درمانی هماهنگ بماند. اندازه گیری دقیق قاب, تراز کف, فضای حرکت و مسیر کابل نیز ضروری است. هر درز یا پوشش اضافه در این فضاها بیشتر دیده می شود و کیفیت نهایی را تحت تأثیر قرار می دهد.
طرح هفتم درب هرمتیک با سطح هم راستا
درب هرمتیک برای اتاق عمل, فضای تمیز و بخش هایی طراحی می شود که کنترل جریان هوا و بسته شدن فشرده اهمیت دارد. لنگه معمولاً هنگام بسته شدن به سمت قاب و کف حرکت می کند و درزهای پیرامونی را محدود می سازد. از نظر ظاهری, سطح صاف و هم راستای لنگه با دیوار می تواند ورودی را آرام و یکپارچه نشان دهد. پوشش سفید, نقره ای یا رنگ ملایم با دیوارپوش های درمانی هماهنگ می شود. پنجره دید نیز باید با ابعاد و موقعیتی انتخاب شود که تناسب سطح لنگه را برهم نزند.
ضخامت بیشتر لنگه و وجود آب بندی ممکن است درب را سنگین نشان دهد, بنابراین طراحی فریم و کاور اهمیت زیادی دارد. گوشه ها, لاستیک ها و اتصالات باید منظم و قابل نظافت باشند. سنسور حرکت بدون تماس باید پیش از رسیدن تخت یا پرسنل فعال شود و حسگر ایمنی محدوده بسته شدن را کامل پوشش دهد. پنجره دید بهتر است هم سطح یا با قاب کم حجم اجرا شود. رنگ نوارهای پیرامونی نیز باید با لنگه هماهنگ باشد. دسترسی سرویس اپراتور باید بدون ایجاد دریچه بزرگ یا شکستن خط دیوار فراهم گردد.
طرح هشتم درب سرب کوب با پنجره دید هماهنگ
درب سرب کوب برای بخش های تصویربرداری و فضاهایی استفاده می شود که حفاظت پرتویی بخشی از ساختار دیوار و ورودی است. ظاهر این مدل می تواند مشابه یک درب شیشه ای یا پنل درمانی ساده طراحی شود, اما لایه های محافظ درون قاب و لنگه قرار می گیرند. پنجره دید مخصوص باید از نظر اندازه, ارتفاع و قاب بندی با سطح درب هماهنگ باشد. استفاده از پوشش روشن و فریم کم حجم باعث می شود وزن فنی محصول در نمای راهرو غالب نشود و ورودی با سایر درب های بخش هماهنگ باقی بماند.
اتصال پوشش محافظ در قاب و دیوار باید بدون درز دیداری نامنظم انجام شود. پنجره بسیار کوچک ممکن است روی لنگه بزرگ نامتناسب دیده شود و پنجره بیش از حد وسیع نیز ساختار طرح را تغییر دهد. محل سنسور, چراغ هشدار و تابلو بخش باید پیش از ساخت روی نمای روبه رو تعیین شود. چراغ وضعیت بهتر است در پیشانی یا کنار قاب ادغام شود و سیم آشکاری نداشته باشد. اپراتور باید با وزن لنگه سازگار باشد تا حرکت آرام بماند؛ لرزش یا توقف ناگهانی درب سنگین, هم عملکرد و هم کیفیت دیداری را کاهش می دهد.
طرح نهم لولایی سنسوردار با بازوی پنهان
مدل لولایی سنسوردار برای اتاق های خدماتی, راهروهای فرعی و ورودی هایی مناسب است که امکان نصب ریل کشویی ندارند. لنگه شیشه ای یا ترکیبی حول لولا حرکت می کند و سنسور حضور, بازوی اتوماتیک را فعال می سازد. اگر بازو و کاور با فریم هم رنگ باشند, تجهیزات بالایی مانند بخشی از قاب دیده می شوند. شیشه شفاف یا مات نواری می تواند با نوع فضای پشت درب هماهنگ شود. این مدل فرم آشنای درب لولایی را حفظ می کند و در عین حال عبور بدون تماس را فراهم می سازد.
شعاع گردش لنگه باید با تخت, ترولی, دیوار و محل ایستادن کاربران هماهنگ باشد. سنسور ایمنی باید محدوده حرکت را کامل پوشش دهد تا درب به مانع نزدیک نشود. کابل بازو می تواند از داخل قاب یا سقف عبور کند و کلید حالت کار نیز در بخش کم دید نصب شود. در مدل دولنگه, سرعت دو لنگه باید یکسان تنظیم شود تا تقارن ورودی حفظ گردد. انتخاب شیشه و فریم هم رنگ با درب های اطراف کمک می کند مدل لولایی به صورت عنصری جدا از زبان طراحی بخش دیده نشود.
- سطح درب هرمتیک را با دیوارپوش و خطوط قاب هم راستا طراحی کنید.
- پنجره دید درب سرب کوب را متناسب با ابعاد لنگه انتخاب نمایید.
- تجهیزات هشدار و سنسور را در قاب یا پیشانی ادغام کنید.
- شعاع مدل لولایی را با مسیر تخت و ترولی روی پلان بررسی کنید.
- اپراتور را بر اساس وزن لنگه و حرکت آرام موردنیاز انتخاب کنید.
قیمت سفارش و نگهداری ظاهر درب با خدمات سازه مدرن
چهار طرح پایانی بر رنگ بندی بخش, دید ایمن, کنترل ورودی و عبور هم زمان تجهیزات تمرکز دارند. فریم رنگی می تواند تشخیص بخش را آسان کند, دیدبان نواری مسیر پشت درب را نشان دهد, ورودی دو مرحله ای انتقال میان فضاها را منظم سازد و مدل ترکیبی مسیر جداگانه ای برای تخت یا تردد عمومی فراهم کند. قیمت این مدل ها بر اساس ابعاد, شیشه, تعداد لنگه ها, اپراتور, سنسورها, نوع آب بندی, پنل های جانبی و پیچیدگی نصب تعیین می شود. سازه مدرن می تواند پس از بررسی پلان و رنگ بندی بیمارستان, طرحی پیشنهاد دهد که جزئیات عملکردی را در نمایی آرام و قابل فهم ادغام کند. نگهداری منظم سنسورها, ریل, شیشه و پوشش فریم نیز کمک می کند عملکرد بدون تماس و کیفیت دیداری ورودی در استفاده مداوم حفظ شوند.
طرح دهم فریم رنگی هماهنگ با راه یابی بخش
فریم یا نوار رنگی می تواند ورودی بخش های مختلف را بدون افزودن تابلوهای بزرگ قابل تشخیص کند. آبی, سبز, زرد ملایم یا رنگ سازمانی در صورت استفاده محدود, مسیر حرکت را برای بیمار و همراه واضح تر می سازد. رنگ می تواند روی کاور اپراتور, نوار شیشه یا بخشی از پروفیل اجرا شود. بهتر است سطح اصلی درب روشن باقی بماند تا فضای درمانی آرام دیده شود. هماهنگی رنگ با تابلوهای سقفی, خطوط کف و دیوارپوش باعث می شود درب بخشی از سامانه راه یابی باشد, نه عنصری جدا از آن.
شدت رنگ باید در نور سفید بیمارستان بررسی شود, زیرا برخی تناژها روی سطح فلزی روشن تر یا سردتر دیده می شوند. استفاده هم زمان از چند رنگ روی یک دهانه می تواند ورودی را شلوغ کند. کد رنگ باید ثبت شود تا در تعمیر یا تعویض قطعه, تفاوت آشکاری ایجاد نگردد. پوشش فریم نیز باید در برابر نظافت مکرر و تماس تجهیزات مقاوم باشد. سنسور, کاور و علائم ایمنی بهتر است از رنگی خنثی یا هماهنگ انتخاب شوند. نمونه واقعی پروفیل پیش از تولید, نتیجه قابل اطمینان تری نسبت به تصویر دیجیتال ارائه می کند.
طرح یازدهم شیشه مات با دیدبان ایمنی
دیدبان ایمنی می تواند به صورت نوار شفاف, پنجره عمودی یا بخش محدود شیشه ای درون سطح مات طراحی شود. این جزئیات برای راهروهایی مناسب اند که حفظ حریم و مشاهده حرکت پشت درب هر دو اهمیت دارند. نوار افقی, فرم آرام تری ایجاد می کند و پنجره عمودی می تواند با خطوط فریم هماهنگ شود. اندازه دیدبان باید برای مشاهده تخت, ویلچر و افراد کافی باشد, اما سطح مات اصلی را بیش از حد تقسیم نکند. قاب سفید یا نقره ای معمولاً با این ترکیب ظاهری هماهنگ تر است.
محل دیدبان باید در حالت باز و بسته بررسی شود تا پشت پروفیل یا پنل ثابت پنهان نگردد. اگر دو لنگه متقارن وجود دارد, خطوط شفاف باید در مرکز به درستی ادامه پیدا کنند. استفاده از شکل های تزئینی پیچیده برای فضای بیمارستان مناسب نیست؛ فرم ساده خوانایی و نظافت بهتری دارد. نوار هشدار نیز می تواند در امتداد دیدبان اجرا شود. در زمان ساخت, رنگ و میزان مات بودن همه پنل ها باید یکسان باشد. اختلاف جزئی میان شیشه ثابت و متحرک در نور راهرو به وضوح دیده خواهد شد.
طرح دوازدهم ورودی دو مرحله ای برای فضای کنترل شده
ورودی دو مرحله ای از دو درب متوالی تشکیل می شود و برای انتقال کنترل شده میان راهرو و بخش های حساس کاربرد دارد. فضای میانی باید روشن, خوانا و متناسب باشد تا حس محصورشدن ایجاد نکند. امتداد یکسان فریم ها, شیشه و کاور اپراتور باعث می شود دو درب به صورت یک مجموعه کامل دیده شوند. شیشه مات نواری یا شفاف بر اساس میزان حریم انتخاب می شود. چراغ های وضعیت و علائم ورود نیز بهتر است محدود و هم راستا باشند تا کاربران بدون سردرگمی مسیر را تشخیص دهند.
فاصله میان دو درب باید برای تخت, پرسنل و تجهیزات کافی باشد و در عین حال فضای بخش را بیش از حد اشغال نکند. سنسورها و منطق بازشدن باید طوری تنظیم شوند که حرکت منظم و قابل پیش بینی باقی بماند. رنگ قاب هر دو درب باید یکسان باشد و کف سازی فضای میانی نیز ادامه راهرو را حفظ کند. کنترلرها و کابل ها بهتر است در دیوار جانبی یا سقف پنهان شوند. دسترسی سرویس باید از فضای فنی فراهم گردد تا دریچه ها و تجهیزات آشکار, ظاهر آرام پیش ورودی را برهم نزنند.
طرح سیزدهم ترکیبی با مسیر ویژه حمل تخت
مدل ترکیبی می تواند یک درب اتوماتیک اصلی برای تردد عمومی و مسیر عریض تری برای حمل تخت یا تجهیزات داشته باشد. این دو مسیر باید از نظر ارتفاع, رنگ فریم, نوع شیشه و خط کاور هماهنگ باشند تا ورودی مانند چند محصول جدا دیده نشود. مسیر عمومی می تواند کشویی معمولی باشد و بخش حمل تخت با لنگه بزرگ تر یا پنل جانبی بازشو تکمیل شود. امتداد نوارهای شیشه و کف سازی, ترکیب بندی کل دهانه را منظم نگه می دارد و تفاوت عملکردی را بدون آشفتگی نشان می دهد.
عرض مسیر ویژه و محل بازشدن پنل جانبی باید بر اساس گردش تخت و تجهیزات تعیین شود. دستگیره, قفل و یراق آلات این بخش بهتر است با فریم اصلی هم رنگ باشند. سنسور حرکت درب اصلی نباید با فعالیت مسیر دستی تداخل پیدا کند. در حالت بسته, درزها و خطوط باید پیوسته دیده شوند و پنل ویژه بیش از حد برجسته نباشد. طراحی مشترک همه اجزا پیش از ساخت, از افزودن قاب یا پوشش اضافی در مرحله نصب جلوگیری می کند. این مدل برای ورودی های چندمنظوره, انعطاف عملکردی را با نمایی یکپارچه همراه می سازد.
- رنگ بخش را به صورت محدود روی فریم یا نوار شیشه اجرا کنید.
- دیدبان ایمنی را با میدان دید پرسنل و مسیر تخت هماهنگ سازید.
- دو درب ورودی کنترل شده را از نظر رنگ و ارتفاع یکسان طراحی کنید.
- مسیر حمل تخت را با نمای اصلی و خطوط کف یکپارچه نگه دارید.
- مشخصات شیشه, اپراتور و کد رنگ را برای خدمات آینده ثبت کنید.
برای ورودی اصلی بخش, مدل کشویی دولنگه شفاف معمولاً نمای متقارن و مسیر عبور مناسبی ایجاد می کند. در دهانه محدود, مدل تلسکوپی گزینه کاربردی تری است و برای فضای کنترل شده می توان درب هرمتیک را بررسی کرد. انتخاب نهایی به عرض عبور, حرکت تخت, فشار هوا و میزان حریم بستگی دارد. رنگ فریم, شیشه و کاور نیز باید با دیوار, کف و سامانه راه یابی بخش هماهنگ باشند.
شیشه شفاف, نور و ارتباط دیداری را حفظ می کند و برای لابی, راهرو و ایستگاه پرستاری مناسب است. شیشه مات حریم بیشتری می دهد و در بخش بستری یا معاینه کاربرد دارد. ترکیب سطح مات با نوار دید شفاف می تواند میان حریم و ایمنی تعادل ایجاد کند. ارتفاع نوار باید با تخت, ویلچر و میدان دید پرسنل هماهنگ شود. میزان مات بودن و رنگ شیشه نیز بهتر است زیر نور واقعی راهرو بررسی گردد.
قیمت به ابعاد, مدل بازشو, نوع شیشه, فریم, اپراتور, سنسور حرکت, حسگر ایمنی و شرایط زیرسازی وابسته است. درب هرمتیک, سرب کوب, تلسکوپی یا دو مرحله ای تجهیزات و ساختار متفاوتی دارد. آب بندی, پنجره دید, رنگ سفارشی و کابل کشی پنهان نیز مشخصات سفارش را تغییر می دهند. برای برآورد دقیق باید محل اندازه گیری شود و پیشنهادها بر اساس جزئیات فنی, کیفیت نصب و نتیجه ظاهری مقایسه شوند.
تصویر کامل دهانه, عرض و ارتفاع تقریبی, نوع بخش, میزان تردد و ابعاد تجهیزات عبوری اطلاعات اولیه هستند. در بازدید تخصصی, تراز کف, زیرسازی, فضای جمع شدن لنگه, مسیر برق, فشار هوا و نیاز به حریم بررسی می شود. سپس مدل, نوع شیشه, رنگ فریم, محل سنسور و جزئیات آب بندی مشخص خواهند شد. تأیید نمای روبه رو و پلان بازشو پیش از ساخت, نتیجه نصب شده را با معماری و عملکرد بخش هماهنگ تر می کند.
سنسور حرکت معمولاً در مرکز کاور یا بخش بالایی دهانه نصب می شود تا محدوده عبور را به درستی پوشش دهد. رنگ پایه و بدنه آن بهتر است با کاور یا سقف هماهنگ باشد. کابل ها باید درون پروفیل, سقف یا مسیر توکار عبور کنند و حسگرهای ایمنی نیز بدون سیم آشکار روی قاب قرار گیرند. جانمایی پیش از تکمیل نما باعث می شود تجهیزات کنترلی بخشی طبیعی از طراحی درب دیده شوند.
نظافت شیشه, بررسی سنسورها, تنظیم اپراتور و کنترل ریل یا لولا باید به صورت دوره ای انجام شود. در مدل هرمتیک, وضعیت نوارهای آب بندی نیز اهمیت دارد. صدای غیرعادی, لرزش, کندشدن یا بسته نشدن کامل نشانه نیاز به سرویس تخصصی است. قطعات جایگزین باید از نظر رنگ و ابعاد با مجموعه اصلی هماهنگ باشند. ثبت مدل تجهیزات, نوع شیشه و کد پوشش کمک می کند تعمیرات آینده بدون ایجاد تفاوت ظاهری انجام شوند.
جمع بندی
13 طرح درب اتوماتیک شیشه ای بیمارستانی سنسور حرکت نشان می دهند که ظاهر آرام و روشن می تواند در کنار نیازهای تخصصی هر بخش حفظ شود. مدل دولنگه برای تقارن و عبور تخت, تک لنگه برای دهانه نامتقارن, تلسکوپی برای عرض محدود و فریم لس برای فضای عمومی شفاف مناسب است. شیشه مات, دودی ملایم, درب هرمتیک, مدل سرب کوب و بازشوی لولایی نیز پاسخ های متفاوتی برای حریم, کنترل هوا و شرایط فنی ارائه می کنند. رنگ بندی بخش, دیدبان ایمنی, ورودی دو مرحله ای و مسیر ترکیبی حمل تخت باید با فریم, کف و تابلوهای راهنما هماهنگ شوند. در کنار نما, شیشه سکوریت, اپراتور, سنسور حرکت, حسگر ایمنی, زیرسازی و آب بندی باید متناسب با استفاده واقعی انتخاب شوند. سازه مدرن با بررسی پلان و نمای راهرو می تواند انتخاب طرح را مطمین تر کند. برای مشاوره, سفارش یا استعلام قیمت روز, تصویر محل و ابعاد اولیه را ارائه دهید تا نوع بازشو, شیشه, رنگ, تجهیزات و جزئیات نصب در یک طرح هماهنگ بررسی شوند.
